Компания Aquasystem – ведущий российский производитель водосточных систем. Благодаря применению современных технологий, высококачественных отечественных и импортных материалов и европейского опыта, водостоки  Аквасистем являются оптимальным выбором для тех, кто желает установить надежную и стильную водосточную систему. Непревзойденное качество и приемлемая цена обуславливают большой интерес со стороны покупателей (узнать стоимость вы можете, скачав наш прайс).

Есть вопросы? Позвоните!

8 (495) 773-99-94

ОПТ и Розница. Доставка в регионы.

Мы отправим фото или видеообзор заинтересовавшего Вас товара по WhatsApp, Viber, Skype или пишите на email!

Водостоки Аквасистем

Вся продукция Aquasystem, водостоки в частности, проходит обязательное тестирование, соответствует мировым критериям и стандартам качества. Об этом также свидетельствуют многочисленные положительные отзывы клиентов в России, Скандинавии и странах Западной Европы. Выполненный из благородных материалов, водосток Аквасистем станет украшением вашего дома, но и обеспечит эффективный сбор и отвод дождевой и талой воды, защиту стен, фундамента от замокания.





Основными материалами для изготовления водосточных систем являются холоднокатаная горячеоцинкованная сталь, толщина которой составляет 0,5 мм, медь (толщина - 0,6 мм) и цинк-титан (толщина - 0,7 мм). С обеих сторон листы покрыты полиуретановым составом Пурал, которое дополнительно защищает водостоки Aquasystem от коррозии и старения.



Цветовая гамма водостоков

У нас представлена вся цветовая гамма водостоков "Аквасистем".

Водостоки Аквасистем цвета Водостоки Аквасистем цвета Водостоки Аквасистем цвета Водостоки Аквасистем цвета

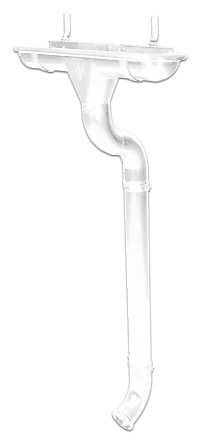

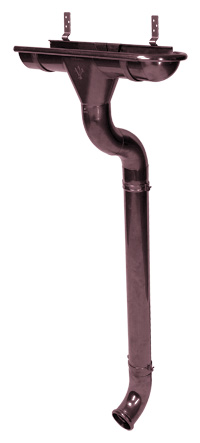

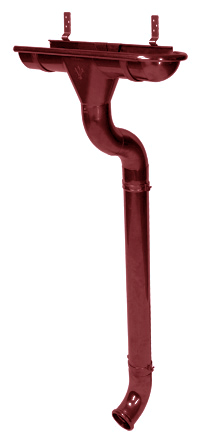

коричневый RR32 коричневый RAL8017 красно-коричневый RR29 белый RR20
Водостоки Аквасистем цвета Водостоки Аквасистем цвета Водостоки Аквасистем цвета Водостоки Аквасистем цвета

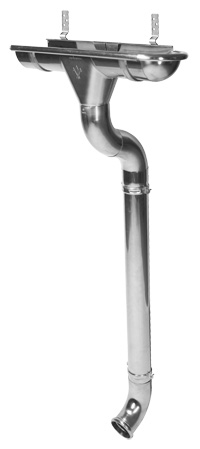

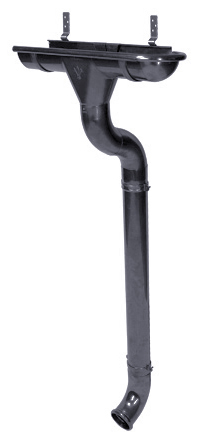

зеленый RAL6005 серый RR23 медь цинк-титан


Комплектующие водосточной системы Aquasystem

Комплектующие водосточной системы Aquasystem



Элементы водосточной системы Aquasystem

Труба водосточная Aquasystem Труба водосточная Aquasystem

Труба водосточная

Необходима отвода воды от воронки желоба вдоль фасада вниз.

Желоб водосточный Aquasystem Желоб водосточный Aquasystem

Желоб водосточный

Применяется для сбора дождевой воды, компенсируя ее перелив. Также служит временным накопителем воды перед ее отводом в водосточную трубу при сильном ливне. В холодное время года задерживает снег при его оползании с кровельного ската.

Воронка желоба Aquasystem Воронка желоба Aquasystem

Воронка желоба

Монтируется на водосточном желобе. Необходима для передачи поступающей из желоба воды в водосточную трубу. Обладает перкрасными герметизационными свойствами.

Колено универсальное 72° Колено универсальное 72°

Колено универсальное 72°

Используется для изменения направления водосточного стояка. Монтируется в нижней части у отмостки, либо в верхней - возле карниза.

Угол желоба внешний 90° Угол желоба внешний 90°

Угол желоба внешний 90°

Монтируется на внешних углах кровли. Необходим для изменения направления движения воды.

Угол желоба внутренний 90° Угол желоба внутренний 90°

Угол желоба внутренний 90°

Монтируется на внутренних углах кровли. Необходим для изменения направления движения воды.

Заглушка универсальная Aquasystem Заглушка универсальная Aquasystem

Заглушка универсальная с резиновым уплотнителем

Монтируется на торцах водосточного желоба, предотвращая протекание воды там, где заканчивается конструкция желоба. Обладает хорошими герметизационными свойствами.

Сетка в воронку Паук Сетка в воронку Паук

Сетка в воронку «Паук»

Предохраняет водосточную трубу от засорения листвой, хвоей и строительным мусором.

Соединитель желоба Aquasystem Соединитель желоба Aquasystem

Соединитель желоба с резиновым уплотнителем

Используется для последовательного соединения двух желобов, либо желоба и угла (внешнего или внутреннего), предохраняя от протекания воды в местах крепления. Компенсирует линейное расширение металла. Обладает отличными герметизационными свойствами.

Крюк крепления Крюк крепления

Крюк крепления желоба длинный

Длинный крюк является силовой конструкцией водостока. Используется в процессе монтажа желоба, препятствуя изменению его геометрических параметров. С его помощью создается нужный уклон для движения воды в желобе в заданном направлении. Монтируется по краю кровельного ската с упором либо на основание, либо на верхние плоскости стропил.

Крюк крепления Крюк крепления

Крюк крепления желоба короткий

Короткий крюк является силовой конструкцией водостока. Используется в процессе монтажа желоба, препятствуя изменению его геометрических параметров. С его помощью создается нужный уклон для движения воды в желобе в заданном направлении. Монтируется на лобовую доску или на торцевые части стропил.

Хомут крепления трубы Хомут крепления трубы

Хомут крепления трубы (шуруп)

Используется для правильного закрепления водосточного стояка на фасаде здания, ограничивая при этом отклонение водосточной трубы во всех направлениях.

Водосборная воронка Aquasystem Водосборная воронка Aquasystem

Водосборная воронка

Необходима для сбора большого количества дождевой и талой воды перед поступлением ее в водосточный стояк. Водосборная воронка является также накопителем.

Тройник Aquasystem Тройник Aquasystem

Тройник

Необходим для соединения двух водосточных стояков в один.

Водосборник Aquasystem Водосборник Aquasystem

Водосборник

Используется для сбора дождевой воды в какую-либо ёмкость.

S – обвод S – обвод

S – обвод

Является разновидностью универсального колена. Используется для обхода водосточным стояком различных архитектурных элементов фасада.

Водосборная воронка удлинённая Водосборная воронка удлинённая

Водосборная воронка удлинённая

Применяется для сбора большого количества дождевой и талой воды перед ее поступлением в водосточный стояк. Возможно использование в качестве накопителя.

Соединитель трубы Aquasystem Соединитель трубы Aquasystem

Соединитель трубы

Служит для соединения частей водосточных труб, не имеющих стыковочного расширения.



Медный водосток

Если для вас важен срок службы и презентабельный внешний вид водосточной системы, рекомендуем обратить внимание на медный водостоки Аквасистем, которые как нельзя лучше соответствуют обозначенным требованиям. Если вам нужна надежность и непревзойденное качество, не смущает цена, тогда медные водостоки Аквасистем – это то, что вам нужно! Наш прайс содержит все элементы с указанием их стоимости.

Материал изготовления – гладкокатанная медь толщиной 0,6 мм. Новейшая производственная линия и сертификация по европейскому стандарту DIN 18461, говорят о высоком качестве медных водостоков. Благородный металл отлично сочетается с натуральной черепицей, сланцем, мягкой кровлей и прочими кровельными материалами. Медный водосток – это классический водосток с полукруглым сечением желобов и круглым сечением водосточных труб. При формовке мягкий и пластичный цветной металл приобретает необходимую прочность, а изделия из него служат столетиями! Со временем на меди образуется защитная пленка – патина, которая препятствует глубокому окислению металла и придает ему благородный вид.

Преимущества, которыми наделен медный водосток Аквасистем:

  • Способность выдерживать большие нагрузки;
  • Прочность и долговечность;
  • Универсальность конструкции и простота монтажа;
  • Наличие скрытых замковых соединений;
  • Отсутствие сварных швов;
  • Возможность создания любой конфигурации водосточной системы для любого типа зданий;
  • Высокая пропускная способность;
  • Декоративная штамповка на воронках;
  • Благородный внешний вид.


ПАРАМЕТРЫ

Производитель предлагает 2 вида восточных систем:

  1. Малая (диаметр желобов – 125 мм, диаметр трубы – 90 мм);
  2. Большая (диаметр желобов – 150 мм, диаметр трубы – 100 мм).


Водосток ТИТАН-ЦИНК

Сверхнадежное решение для титан-цинковой, сланцевой и кровли из натуральной черепицы или дранки. Помимо привлекательного внешнего вида и отличных характеристик, водосток цинк титан отличается впечатляющим сроком службы, который составляет не менее 100 лет! Для изготовления водостоков из цинк титана используется листовой цинк-титан европейского производства. При толщине стенок труб и желобов в 0,7 мм, конструкция имеет достаточно легкий вес, поэтому не нагружает карнизы и обрешетку кровли.

Водосток цинк-титан – это великолепный образец современной водосточной системы, главными преимуществами которой являются:

  • Невосприимчивость к образованию коррозии;
  • Самозатягивающиеся царапины;
  • Благородный оттенок;
  • Сверхдолгий срок службы;
  • Простота ухода и очистки;
  • Стойкость к уф-излучению и перепадам температур;
  • Высокая пропускная способность.


Монтаж водостоков Aquasystem





1. Подбор размера желоба и трубы

Подбор размера желоба и трубы АквасистемПрежде всего, Вам необходимо рассчитать площадь кровельного ската S, для чего умножьте длину Х на ширину Y (см. рис.1). После этого, согласуясь с данными из Таблицы 1 осуществите выбор размеров водосточной трубы и желоба.

Помните, что максимальная длина водосточного желоба на одну водосборную воронку не должна быть более 10 метров, а между двух воронок – не более 20 метров.



Таблица 1.

Размер 1 труба 2 трубы
желоб труба S m2 S m2
125 87 60-100 120-200
150 100 80-130 160-260


2. Монтаж крюков крепления желоба

При монтаже длинных крюков водосточной системы отметьте области загибов крюков, в соответствии с расчетом заданного наклона желоба водостока (см. рис. 2). Делайте уклон по горизонтали не более 2,5 мм/пог.м. Затем пронумеруйте крюки, дабы не запутаться при монтаже. Закрепите наибольший и наименьший крюки водостока и приступайте к монтажу водосливной системы. Натяните между крюками «шнурку», обозначающую дно водосточного желоба.

Расстояние между крюками не должно быть более 600 мм для стали и Zn-Ti, и более 300 мм для меди.

Фиксация крюков водостока осуществляется при помощи шурупов. Если водосточный желоб с двумя водосточными трубами, то желоб монтируется с наклоном от середины расстояния между водосточными трубами. Делайте скидку на угол наклона при загибании крюка: передний край водосточного желоба должен быть на 6 мм ниже заднего.

По тому же сценарию проводится установка коротких крюков водостока. Поместите их на лобовую доску (см. рис.4). Сначала устанавливаются крайние крюки водостока, с учетом наклона водосточного желоба.


Монтаж водостоков Аквасистем Монтаж водостоков Аквасистем Монтаж водостоков Аквасистем


3. Монтаж воронок желоба

В первую очередь отметьте положение воронки желоба водосточной системы, а затем выпилите отверстие ножовкой (см. рис.5) или ножницами по металлу. Подогните кромки отверстия вниз. Далее наденьте воронку, зацепив передним фальцем за переднюю кромку водосточного желоба (см. рис.6) и загните пластины, фиксирующие воронку, вокруг задней кромки желоба (рис.7).

При установке водосборной системы следует зафиксировать воронку желоба до ее окончательного закрепления крюками.


Монтаж водостоков Аквасистем Монтаж водостоков Аквасистем Монтаж водостоков Аквасистем


4. Монтаж заглушек желоба

Заглушки водостока монтируются на торцы водосточного желоба следующим образом:

  • Устанавливается резиновый уплотнитель ребристой частью вверх (см. рис.8);
  • Надавить на заглушку, приложив ее к торцу. Затем, постукивая по ней ладонью, запустить торец водосточного желоба за верхнюю часть резинового уплотнителя (рис.9);
  • Зафиксировать заглушку киянкой или резиновым молотком;
  • Загнуть вовнутрь заднее «ухо» заглушки внутрь до сцепления с задней частью желоба.

Универсальную заглушку водостока можно использовать как справа, так и слева.


Монтаж водостоков Aquasystem Монтаж водостоков Aquasystem Монтаж водостоков Aquasystem


5. Установка желобов

Соедините водосточный желоб с крюком таким образом, чтобы при заведении носик крюка оказался внутри завитка желоба (см. рис.10). Затем разверните желоб на 90° в сторону кровельного ската. Потом необходимо смонтировать желоб внутри крюка водостока и зафиксировать с помощью специальных пластин фиксаторов (1) (см. рис.11).


Монтаж водостоков Aquasystem Монтаж водостоков Aquasystem


6. Установка соединителей желобов

Вставьте резиновый уплотнитель (1) ребристой стороной вверх в соединитель водосточного желоба (2). Перед этим необходимо удалить с уплотнителя защитную пленку и снять самоклеющуюся полосу. Отогните фиксатор пряжки (3) на 60-90° (рис.12).

На тыльную часть водосточного желоба необходимо накинуть соединитель водостока, при этом его сторона должна быть напротив замка соединителя. (4) (см. рис.13). Затем установить соединитель по центру стыка водосборных желобов с расчетом, чтобы желоба не соприкасались между собой (расстояние между желобами - 3-4 мм). Следующий шаг - подтянуть фронтальную часть соединителя водостока к желобу, защелкнуть замок (см. рис.14). Зафиксировать замок, предварительно вернув фиксатор (3) в первоначальное положение.


Монтаж водостоков Aquasystem Монтаж водостоков Aquasystem Монтаж водостоков Aquasystem


7. Установка углов

Внутренний и внешний углы водосборных систем монтируются по аналогии с желобом (см. рис.15, 16).

Используя соединители желобов водостока смонтируйте углы с водосточными желобами, вывесив каждый угол водостока на два дополнительных крюка. Последние также монтируются на край желобов в местах соединения с углами.


Монтаж водостоков Aquasystem Монтаж водостоков Aquasystem


8. Расчет длины промежуточной трубы

рассчет длины трубыРасчет длины промежуточной трубы водостока производится по Таблице 2.

Монтаж универсальных колен для водосборных систем (1)(2)(3) производится, как показано на рис.17.

При установке колена водостока (3) применяйте хомут крепления водосточной трубы, представляющий собой нижний опорный элемент водосборной системы. Благодаря этому Вы зафиксируете водосточный стояк и обеспечите надежное соединение колена с водосточной трубой.



Таблица 2.

u, мм. 400 450 500 550 600 650 700 750 800 850 900 950
h, мм. 340 355 375 395 410 430 450 465 485 505 520 540
L, мм. 240 290 345 400 455 505 560 610 665 720 770 825


9. Установка хомутов крепления трубы

Хомут крепления водосточной трубы применяется для всех видов стен.

Этапы установки хомутов водосборной системы (рис.18, 19):

  • просверлить отверстие под дюбель;
  • забить дюбель в стену;
  • при помощи ключа завернуть метиз (1) в дюбель;
  • накинуть заднюю часть хомута трубы (2) на метиз и завернуть до упора;
  • поместить трубу (3) в заднюю часть хомута, приложить переднюю часть хомута (4) и укрепить части хомута (2) (4) с помощью винтов (5).

Рекомендуемый шаг установки хомутов крепления водосточной трубы – 2 метра.

При монтаже хомута водостока на вентилируемые или утепленные снаружи фасады применяется шпилька-удлинитель (6) и соединительная гайка (7) (Рис.20).


Установка водостоков Aquasystem Установка водостоков Aquasystem Установка водостоков Aquasystem


У нас Вы можете приобрести водостоки Aquasystem различных размеров:

  • система 125/90 (диаметры желоба/трубы) – рекомендуется использовать для оснащения водоотводом жилых домов;
  • система 150/100 - отлично подходит для построек с большой площадью кровли, как жилых, так и хозяйственных.

Основными преимуществами водостоков Aquasystem являются:

  • Стильный дизайн – на поверхности трубы нет соединений (внутренний замок).
  • Высокая прочность желоба водосточных систем.
  • Большая пропускная способность. Увеличение глубины желоба сказывает на том, что он может пропускать на 20% больше воды.
  • Легкость и простота процесса монтажа, что обусловливается устройствами соединения (обеспечивает равную пропускную способность).
  • Большой выбор размеров труб - от 10 см до 9 м.

Цельнометаллическое колено для водосточных систем не имеет люфтов и зазоров в местах соединений. Компания Aquasystem производит также большое количество комплектующих для металлических систем водостока.
